ピボットテーブルで複数の表を集計する(リレーションシップ)(その2)

PowerPivotを使って複数の表を集計する

 「PowerPivot」を使えば、複数の表の関連付け(リレーション)の操作を簡単・確実にすることができます。





Excel2013で追加された機能「PowerPibot」

 Excel2013以降にはビッグデータを扱うことができるPowerPivotという機能が標準で搭載されています。

PowerPivot(パワーピボット)」という機能を使えば、「複数の表の関連付け」をより簡単に設定することが簡単にできます。



※ 複数の表を集計する方法はこちらも参考にしてください

ピボットテーブルで複数の表を集計する(リレーションシップ)その1 - Excelの機能を活用して、事務作業の省力化や経営分析をする



PowerPivotタブを表示させます

 Power Pivotの操作はリボンPower Pivotタブで行います。

 通常「Power Pivotタブ」はリボンに表示されていないので、設定で表示させます。



PowerPibotの設定は「開発タブ」から行う

 Power Pivotタブの表示設定は「開発タブ」から行います、リボン「開発タブ」が無い場合は、リボンのユーザー設定で表示させます。

  1. リボン部分の「空白部分」「右クリック」します
  2. 「リボンのユーザー設定」をクリック
  3. Excelのオプションボックスで、「リボンのユーザー設定」を選択
  4. メインタブ「開発」にチェックを入れます
  5. 「OK」をクリック

f:id:k-ohmori9616:20200220101301p:plain

※ 「リボン」の表示方法

 「リボン」が表示されていない場合。(※ リボンの機能はExcel2007から)

  1. 「リボンの表示オプション」をクリック
  2. 「タブとコマンドの表示」を選択

f:id:k-ohmori9616:20200220102329p:plain





開発タブで、「COMアドイン」を設定しPower Pivotタブを表示させます

  1. 「開発タブ」を選択
  2. 「COMアドイン」をクリック
  3. COMアドインのボックスでMicrosoft Power Pivot for Excelにチェック
  4. 「OK」を押す

f:id:k-ohmori9616:20200220101745p:plain



PowerPivotタブが表示されました

f:id:k-ohmori9616:20200220102630p:plain



PowerPivotを使えば、面倒な関連付け(リレーション)が簡単にできます

 PowerPivotを使えば、操作が面倒で分かりにくい関連付け(リレーション)が、手書きのチャート図のような画面で「ドラッグ」操作するだけで簡単にできるようになります。

関連付け(リレーション)の様子「図」で確認できます

f:id:k-ohmori9616:20200220103742p:plain



リレーションシップの作成」は、通常下の図のように操作します

 リレーションシップの作成する時はあらかじめ「どんなテーブルがあるのか」「テーブル内にどんなフィールド(項目)があるのか」を把握する必要があります。



「リレーションシップの作成」の操作では、直接入力する

 「リレーションシップの作成」画面では、直接入力していくので全てのテーブルの内容を把握しておく必要がある。

   f:id:k-ohmori9616:20200220130038p:plain

ピボットテーブルで複数の表を集計する(リレーションシップ)その1 - Excelの機能を活用して、事務作業の省力化や経営分析をする



「どこと、どこを、どのように関連付けるか」をまとめたチャート図を作る

 「リレーションシップの作成」で関連付けする方法では、それぞれの表の「関連する項目」を把握する必要があり、複雑なリレーションを作成する場合は「チャート図」を作成する必要があります。



フィールド(項目)の関連性を図式化した「チャート図」

 f:id:k-ohmori9616:20190611095142p:plain

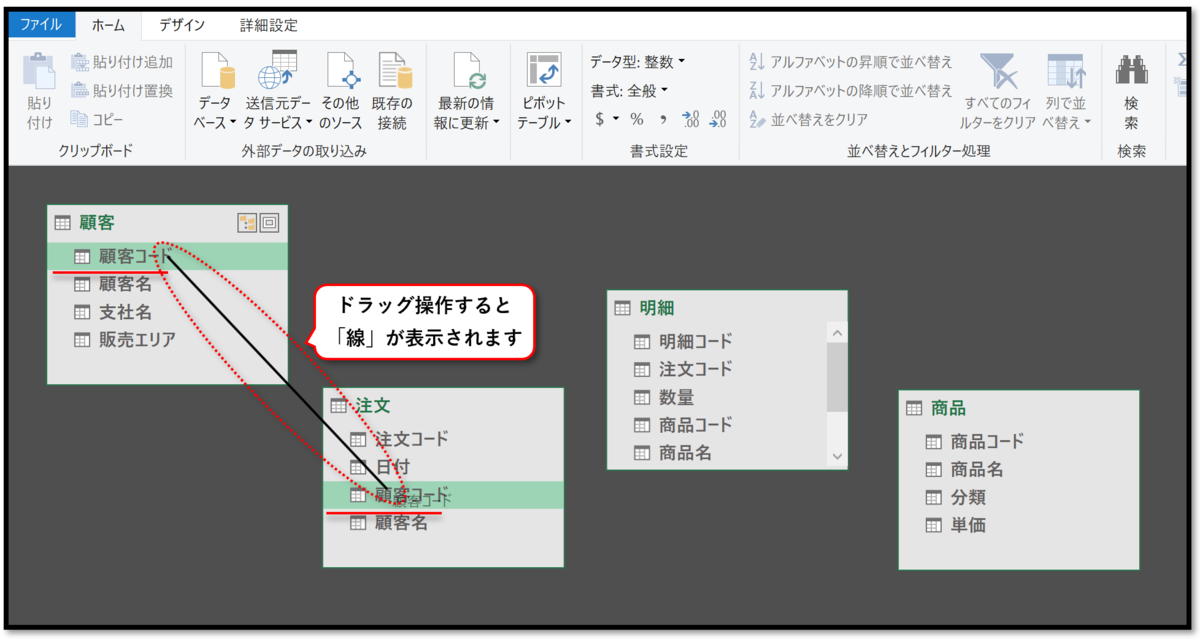

Power Pivotの「ダイアグラムビュー」は、ドラッグ操作で関連付けができます

 PowerPivotを使えば下図のように「ダイアグラムビュー」という機能で、関連付け(リレーション)の様子が「チャート図」のように表示されます。

 関連付け(リレーション)の操作もドラッグ操作でできます。

f:id:k-ohmori9616:20200220121840p:plain


Power Pivotの操作方法

 「PowerPibot」はExcelとは別のプログラムとして立ち上がります。

 Excelで作成している「テーブル」1つ1つ「データモデル」としてPowerPibotに登録していきます。



テーブルデータモデル1つ1つ登録する
  1. データモデルとして登録する「テーブル内のどこか1カ所」を選択
  2. 「PowerPivot」タブを選択
  3. 「データモデルに追加」をクリック
  4. 関連付けたいれぞれのテーブルで同じ操作を行う

f:id:k-ohmori9616:20200220124013p:plain



 PowerPivot(プログラム)が立ち上がります

 PowerPibotExcelとは別プログラムとして、別ウィンドウで立ち上がります。

 最初は「データビュー」画面で立ち上がるので、「ダイアグラムビュー」に切り替ゎります。

f:id:k-ohmori9616:20200220124756p:plain



「ダイアグラムビュー」ではドラッグ操作ができます

 各テーブルはドラッグ操作で移動させることができます

f:id:k-ohmori9616:20200220121840p:plain


関連付け(リレーション)を行います

 関連付けしたい「主」となるフィールド左クリックで選択し、そのまま関連付け(リレーション)をするフィールドにドラッグするだけで、関連付け(リレーション)ができます。

  1. 関連付けをする「主」になるフィールド左クリック
  2. 左クリックしたまま関連付けたい相手先までカーソルを動かす(ドラッグ) 黒ラインが出現します
  3. 関連付けたい相手カーソルを重ねてクリックを解除

   f:id:k-ohmori9616:20200220125450p:plain

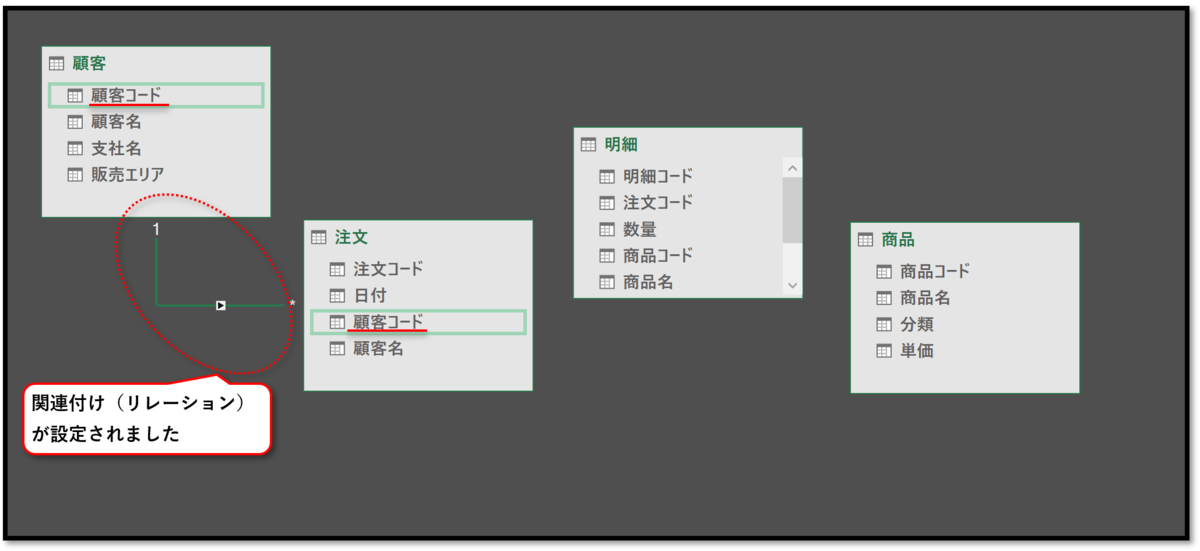

関連付け(リレーション)が設定された部分「ライン」が表示されます

f:id:k-ohmori9616:20200220125209p:plain



ピボットテーブルを作成します

 PowerPivotによる関連付け(リレーションシップ)の作業が終わったので、後はピボットテーブルで「リレーションシップ」の操作を行います。

  1. テーブル内の「どこか1カ所」を選択
  2. 「挿入タブ」を選択
  3. 「ピボットテーブル」をクリック
  4. ピボットテーブルの作成ボックス」で、「このデータをデータモデルに追加する」にチェックを入れる
  5. 「OK」ボタンをクリック

  f:id:k-ohmori9616:20200220130816p:plain

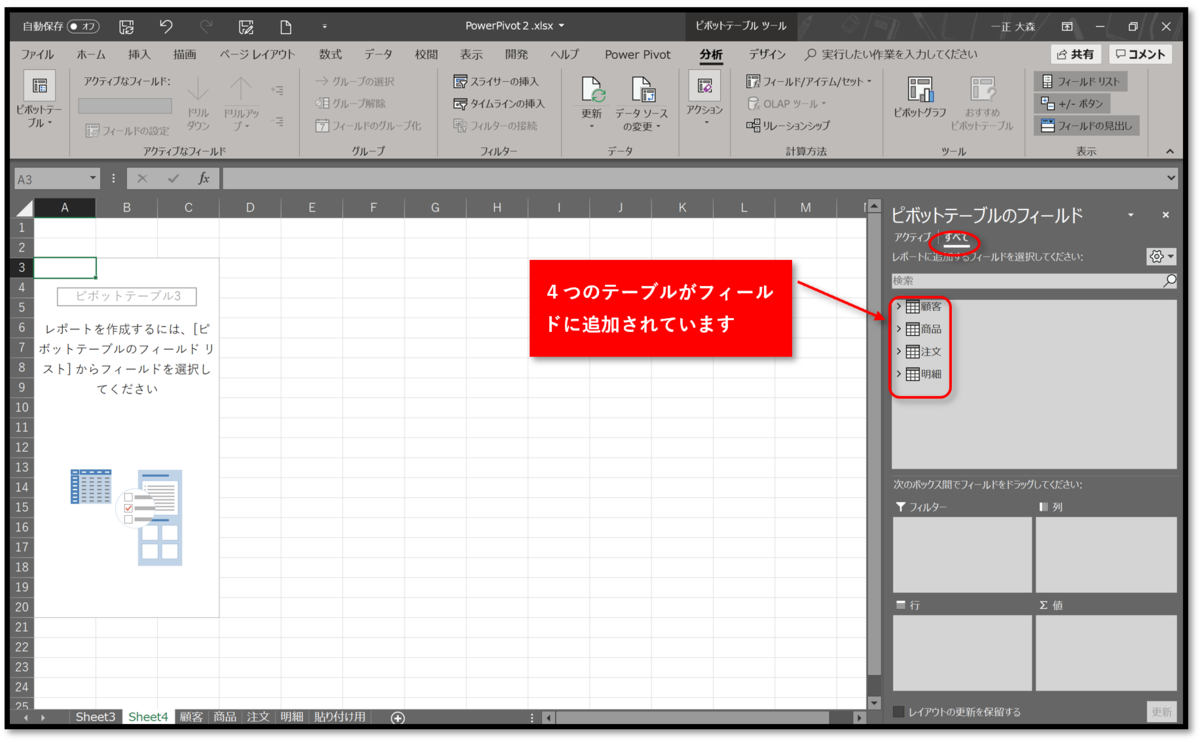

4つのテーブル「フィールド」に追加されました

 PowerPibotを使って関連付け(リレーション)の設定をすることで、簡単に分かりやすく操作することができます。

f:id:k-ohmori9616:20200220131142p:plain



 PowerPivotの本来の機能は非常に大きなデータビッグデータを扱うのが不得意なExcelの弱点を補うためのものです。

 大きなデータや複数の「表」を関連付け(リレーション)するのは「リレーショナルデータベース」と呼ばれるAccessの得意分野です。

 しかし、「クロス集計」などの複雑な集計作業は、ピボットテーブルが使えるExcelの方が得意です

 通常の業務でビッグデータを使う機会はありませんが、規模の小さなデータでも「リレーションシップ」を作成する場合は、PowerPivotの「ダイアグラムビュー」を使えば、ドラッグ操作だけで簡単にリレーションシップを設定することができます。
